<h1>开发者必备 SVG 手册：从入门到 Path 实战，图标、动画、自适应一次搞定</h1> - 引言
SVG 绝对是浏览器里最有意思的技术之一！用它能实现超多酷炫效果，也是前端开发工具箱里绝对关键的一环。
先给大家快速看看前端开发用 SVG 做过的一些东西： （原文此处有示例图，实际场景可替换为自己的 SVG 作品展示）
不过 SVG 也挺让人望而生畏的——这玩意儿水很深，很容易看得眼花缭乱。
所以这篇文章里，我想把最核心的基础知识讲清楚，帮大家打个扎实的底子。既能让你明白 SVG 到底酷在哪，还能教你几个马上就能用的小技巧～ ✨
适用人群
本文不需要你有任何 SVG 基础，但默认你懂点前端基础知识（HTML/CSS/JS）就行。
- 初识 SVG
SVG（”可缩放矢量图形”，Scalable Vector Graphics）本质上是一种图像格式，就像 .jpg 或 .gif 一样。我们可以像用其他图片那样，把它塞进 <img> 标签里：
<img
alt="返回首页"
src="https://my.oschina.net/images/home.svg"
/>
这方法能跑通，但根本没体现出 SVG 的厉害之处。真正的”魔法”，要从内联 SVG 说起。
像 .jpg 这类图片格式都是二进制的——你用文本编辑器打开，看到的全是乱码。但 SVG 不一样，它用 XML 语法定义，跟 HTML 特别像！它不是给每个像素指定 RGB 颜色，而是包含了”绘制图像所需的一系列指令”。
更神奇的是，我们能直接把 SVG 源码丢进 HTML 文档里：
代码示例
<!-- index.html -->
<div class="wrapper">
<p>快看这个 SVG：</p>
<svg width="100" height="100">
<!-- 圆形：填充色 hotpink，半径 30，圆心在 (50,50) -->
<circle
fill="hotpink"
r="30"
cx="50"
cy="50"
/>
</svg>
</div>
<style>/* styles.css */
.wrapper {
padding: 20px;
font-family: "Microsoft YaHei", sans-serif;
}
</style>
HTML 给的”基础组件”都是跟文档相关的——段落、标题、列表，跟 Word 里的功能差不多。SVG 其实是一个道理，只不过它的”基础组件”全是用来画图的，比如 <circle>（圆形）、<polygon>（多边形）、<path>（路径）这些。
最酷的是：SVG 是 DOM 里的”一等公民”！我们能用 CSS 和 JS 选择、修改 SVG 节点，就像操作 HTML 元素一样。
再看这个例子，鼠标 hover 时圆形会变大、下移：
<!-- index.html -->
<style>/* styles.css */
circle {
fill: hotpink;
/* 过渡动画：半径 400ms，y 坐标 600ms */
transition: r 400ms, cy 600ms;
}
/* 鼠标悬浮/聚焦时，半径变大到 50，y 坐标移到 100 */
button:hover circle,
button:focus-visible circle {
r: 50px;
cy: 100px;
}
button {
border: none;
background: transparent;
cursor: pointer;
}
</style>
<button>
<svg width="100" height="100">
<circle r="30" cx="50" cy="50" />
</svg>
</button>
很多 SVG 属性（比如圆形的填充色 fill、半径 r）其实也能当 CSS 属性用。这意味着我们能用 CSS 改它们，甚至加过渡动画！🤯
这才是 SVG 的威力所在——它就像一个”平行世界的 HTML”，专注于画图而非文档，而且我们能用已有的 CSS/JS 技能让它动起来。
手写 SVG
可能有点反直觉，但我经常在代码编辑器里写 SVG，而不是用 Illustrator 或 Figma 这类设计工具。
设计工具确实能导出 SVG，但它往往会把所有内容揉进一个 <path> 标签里。这样一来，想给单个元素做动画就难多了——而在我看来，这正是 SVG 最酷的地方。
当然也看场景：如果图形复杂度太高，用专业工具还是更实际。但像我之前展示的那些效果，手写代码反而更简单。
- 基本图形
就像刚才看到的，SVG 有自己的”绘图基础组件”。不是 <div> 或 <button>，而是 <circle>、<polygon> 这类图形。咱们一个个说。

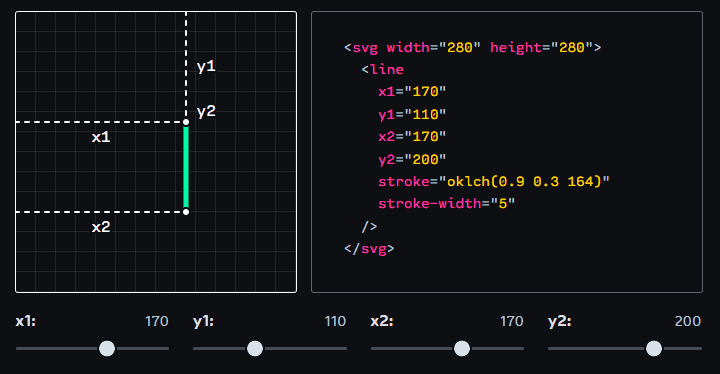

3.1 直线（Lines）
最简单的图形大概就是 <line> 了：
<svg width="280" height="280">
<!-- 直线：起点 (80,80)，终点 (200,200)，描边色 oklch(0.9 0.3 164)，描边宽 5 -->
<line
x1="80"
y1="80"
x2="200"
y2="200"
stroke="oklch(0.9 0.3 164)"
stroke-width="5"
/>
</svg>
属性说明：
x1/y1：直线的起点坐标x2/y2：直线的终点坐标
这事儿看着简单，但在 HTML 里还真不好实现——HTML 里画对角线，得弄个细长的 DOM 元素再旋转，要是想精确控制起点终点，还得算数学题。
但 SVG 里画直线就很简单：指定起点和终点，直线就出来了！

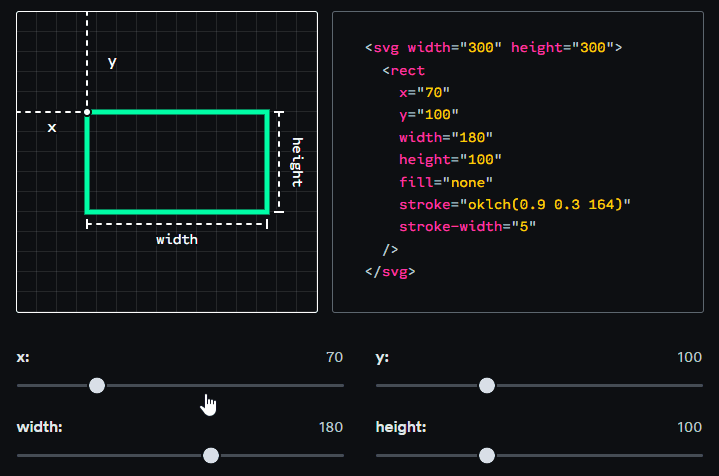

3.2 矩形（Rectangles）
矩形用 <rect> 标签，通过左上角坐标 x/y 定位，再用 width/height 控制大小：
<svg width="300" height="300">
<rect
x="60" <!-- 左上角 x 坐标 -->
y="100" <!-- 左上角 y 坐标 -->
width="180" <!-- 宽度 -->
height="100"<!-- 高度 -->
fill="none" <!-- 不填充颜色 -->
stroke="oklch(0.9 0.3 164)" <!-- 描边色 -->
stroke-width="5" <!-- 描边宽 -->
/>
</svg>
跟 HTML <div> 的区别
乍一看像带边框的 <div>，但有两个核心区别：
- SVG 描边是画在”路径正中间”的，不是内侧或外侧——而且这没法配置（所有图形都这样）。
- 如果把
width或height设为 0，矩形会直接消失！SVG 规范里把这种情况叫”退化图形”（听着有点狠）——像矩形这种二维图形，一旦只剩一个维度，就会被判定为”无效”，不渲染。
以前不同浏览器表现还不一致，有的会渲染”退化图形”，有的不会。好在现在所有现代浏览器都遵循规范了。
圆角矩形
还能用 rx/ry 给矩形加圆角，类似 CSS 的 border-radius：
<svg width="340" height="340">
<rect
x="80"
y="100"
width="500"
height="500"
rx="100" <!-- 水平圆角半径 -->
ry="50" <!-- 垂直圆角半径 -->
stroke="green"
stroke-width="5"
fill="none"
/>
</svg>

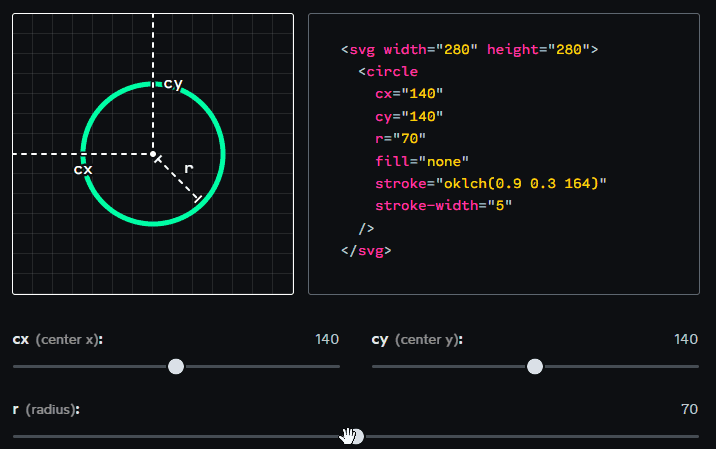

3.3 圆形（Circles）
圆形用 <circle> 标签，大小由半径 r 控制，位置由圆心坐标 cx/cy 控制：
<svg width="280" height="280">
<circle
cx="140" <!-- 圆心 x 坐标 -->
cy="140" <!-- 圆心 y 坐标 -->
r="70" <!-- 半径 -->
fill="none"
stroke="oklch(0.9 0.3 164)"
stroke-width="5"
/>
</svg>
跟矩形一样：如果把 r 设为 0，圆形也会消失。
3.4 椭圆（Ellipses）
椭圆 <ellipse> 其实就是”可拉伸的圆形”——水平半径和垂直半径可以设不同值，用来画椭圆：
<svg width="300" height="300">
<ellipse
cx="150" <!-- 圆心 x 坐标 -->
cy="150" <!-- 圆心 y 坐标 -->
rx="75" <!-- 水平半径 -->
ry="50" <!-- 垂直半径 -->
fill="none"
stroke="oklch(0.9 0.3 164)"
stroke-width="5"
/>
</svg>

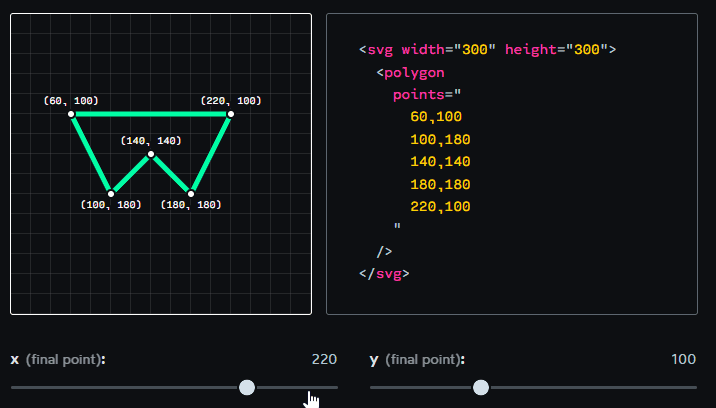

3.5 多边形（Polygons）
<polygon> 能画多角形，比如五边形、星形这些：
<svg width="300" height="300">
<polygon
points="
60,100 <!-- 点 1 -->
100,180 <!-- 点 2 -->
140,140 <!-- 点 3 -->
180,180 <!-- 点 4 -->
220,100 <!-- 点 5 -->
"
fill="none"
stroke="oklch(0.9 0.3 164)"
stroke-width="3"
/>
</svg>
关键属性 points
points 里填一系列 X/Y 坐标，浏览器会把这些点连起来，最后还会把”最后一个点”和”第一个点”连起来，形成闭合图形。
我刚开始学的时候还懵过：我以为”多边形”特指三角形、正方形、六边形这种”对称图形”（规范里叫”正多边形”），但其实正多边形只是多边形的一种。
画正多边形（需要 JS）
想画正多边形得用三角函数，这里给个可直接运行的示例（国内 Playground 可用，需引入 Lodash）：
<!-- index.html -->
<svg class="parent-svg" width="400" height="400">
<polygon class="mister-polygon" fill="none" stroke="green" stroke-width="3" />
</svg>
<!-- 引入 Lodash（国内 CDN） -->
<script src="https://cdn.jsdelivr.net/npm/lodash@4.17.21/lodash.min.js"></script>
<script src="./index.js"></script>
// index.js
const svg = document.querySelector('.parent-svg');
const polygon = document.querySelector('.mister-polygon');
// 可修改：边数、半径
const numOfSides = 8; // 8 边形
const radius = 80; // 外接圆半径
function drawPolygon() {
const svgWidth = Number(svg.getAttribute('width'));
const svgHeight = Number(svg.getAttribute('height'));
const cx = svgWidth / 2; // SVG 中心 x 坐标
const cy = svgHeight / 2; // SVG 中心 y 坐标
// 生成每个顶点的坐标
const points = _.range(numOfSides).map((index) => {
// 旋转偏移：让偶数边图形（如六边形、八边形）"边朝上"，而非"角朝上"
const rotationOffset = numOfSides % 2 === 0 ? Math.PI / numOfSides : 0;
// 计算当前顶点的角度
const angle = (index * 2 * Math.PI) / numOfSides - Math.PI / 2 + rotationOffset;
// 极坐标转直角坐标
const x = cx + radius * Math.cos(angle);
const y = cy + radius * Math.sin(angle);
return `${x},${y}`;
});
// 设置多边形的顶点
polygon.setAttribute('points', points.join(' '));
}
drawPolygon();
3.6 路径（Paths）——SVG 的”万能画笔”
前面聊的 circle、rect 都是”基础款”图形，但如果想画更复杂的东西——比如自定义图标、logo、甚至手写字体，就得靠 SVG 里的”万能选手”：<path> 元素了。
<path> 是 SVG 中最灵活、也最强大的图形元素，没有之一。它不像其他形状有固定的”轮廓”，而是靠一串”绘图指令”控制——就像给画笔写了个”行动脚本”，让它按步骤画出你想要的任何形状。
3.6.1 先搞懂：<path> 怎么工作？
<path> 的核心是 d 属性（”d” 代表 “data” 或 “drawing”），所有绘图指令都写在 d 里。这些指令由”字母+数字”组成，比如 M10 20 L30 40，就像在告诉画笔：”先挪到 (10,20)，再画直线到 (30,40)”。
有个关键点要记：指令字母分大小写——
- 大写字母（如
M、L、C）：用「绝对坐标」（相对于 SVG 画布的原点 (0,0)）； - 小写字母（如
m、l、c）：用「相对坐标」（相对于当前画笔的位置）。
刚开始建议先用大写字母，不容易搞混，熟悉后再用小写简化代码。
3.6.2 常用绘图指令：从简单到复杂
咱们按”难度梯度”拆解常用指令，每个指令配小示例，直接复制到 CodeSandbox 就能跑～
（1）基础指令：移动与直线（画折线、多边形）
先掌握最基础的 3 个指令，就能画各种直线组成的图形：
| 指令 | 含义 | 语法示例 | 说明 | | —- | —————— | ————————– | —————————————- | | M | 移动画笔（不画线） | M x y 或 M x1 y1 x2 y2 | 把画笔挪到指定位置，准备开始画 | | L | 画直线 | L x y 或 L x1 y1 x2 y2 | 从当前位置画直线到指定位置 | | Z | 闭合路径（收尾） | Z（无参数） | 从当前位置画直线回路径起点，形成闭合图形 |
示例：用 M/L/Z 画一个三角形
<svg width="300" height="300" viewBox="0 0 300 300">
<!-- path 画三角形：移动到(150,50) → 直线到(250,200) → 直线到(50,200) → 闭合 -->
<path
d="M 150 50 L 250 200 L 50 200 Z"
fill="none"
stroke="hotpink"
stroke-width="3"
/>
</svg>
效果：一个粉色描边的三角形，Z 指令自动把最后一个点（50,200）连回起点（150,50），不用手动写 L 150 50。
（2）简化直线指令：H（水平直线）和 V（垂直直线）
如果要画水平或垂直直线，不用写 L，用 H（Horizontal）和 V（Vertical）更方便：
| 指令 | 含义 | 语法示例 | 说明 | | —- | ———- | ——– | ————————————— | | H | 画水平直线 | H x | 从当前位置画水平直线到 x 坐标（y 不变） | | V | 画垂直直线 | V y | 从当前位置画垂直直线到 y 坐标（x 不变） |
示例：用 H/V 画一个矩形（替代 <rect>）
<svg width="300" height="300" viewBox="0 0 300 300">
<!-- 移动到(50,50) → 水平右移到250 → 垂直下移到200 → 水平左移到50 → 闭合 -->
<path
d="M 50 50 H 250 V 200 H 50 Z"
fill="none"
stroke="oklch(0.9 0.3 164)"
stroke-width="3"
/>
</svg>
效果和 <rect x="50" y="50" width="200" height="150"> 一样，但 path 更灵活——比如想在矩形右边加个小凸起，直接加指令就行。
（3）进阶指令：曲线（画平滑图形）
基础指令只能画直线，想画圆、椭圆、波浪线、爱心这些带弧度的图形，就得用曲线指令。最常用的是「贝塞尔曲线」指令，咱们重点讲两个：C（三次贝塞尔曲线）和 Q（二次贝塞尔曲线）。
① 二次贝塞尔曲线 Q：简单曲线（一个控制点）
二次贝塞尔曲线需要 1 个”控制点”和 1 个”终点”，控制点决定曲线的”弯曲方向”和”程度”，就像用手指按住绳子中间掰弯它。
| 指令 | 含义 | 语法示例 | 说明 | | —- | ————– | ————- | ———————————- | | Q | 二次贝塞尔曲线 | Q cx cy x y | cx,cy = 控制点坐标；x,y = 终点坐标 |

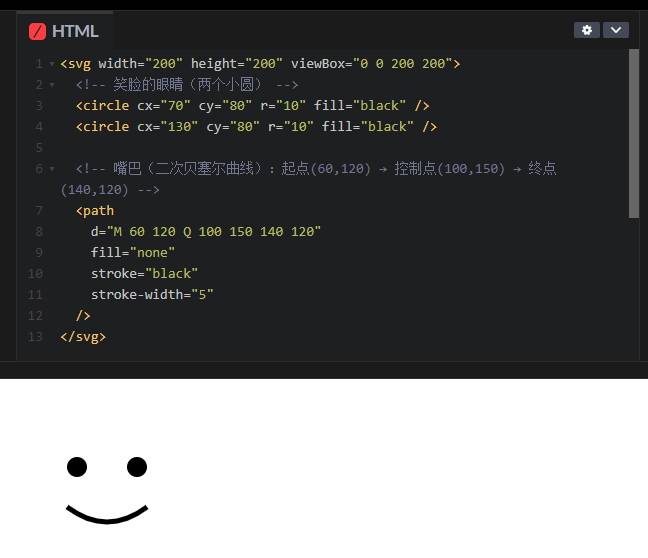

示例：用 Q 画一个笑脸的嘴巴
<svg width="200" height="200" viewBox="0 0 200 200">
<!-- 笑脸的眼睛（两个小圆） -->
<circle cx="70" cy="80" r="10" fill="black" />
<circle cx="130" cy="80" r="10" fill="black" />
<!-- 嘴巴（二次贝塞尔曲线）：起点(60,120) → 控制点(100,150) → 终点(140,120) -->
<path
d="M 60 120 Q 100 150 140 120"
fill="none"
stroke="black"
stroke-width="5"
/>
</svg>
试着改控制点 100 150 为 100 100，会发现嘴巴从”微笑”变成”撇嘴”——控制点越远，曲线越弯曲。
② 三次贝塞尔曲线 C：复杂曲线（两个控制点）
三次贝塞尔曲线需要 2 个”控制点”和 1 个”终点”，能画出更复杂的弧度，比如 S 形、波浪线，常用于 logo 或自定义图形。
| 指令 | 含义 | 语法示例 | 说明 | | —- | ————– | ———————– | ———————————————————- | | C | 三次贝塞尔曲线 | C cx1 cy1 cx2 cy2 x y | cx1,cy1 = 第一个控制点；cx2,cy2 = 第二个控制点；x,y = 终点 |
示例：用 C 画一个爱心
爱心是经典的 path 案例，用两个三次贝塞尔曲线就能实现：
<svg width="200" height="200" viewBox="0 0 200 200">
<path
d="M 100 40 C 140 0 180 60 100 120 C 20 60 60 0 100 40 Z"
fill="hotpink"
stroke="none"
/>
<!-- 拆解指令：
1. M 100 40 → 起点（爱心顶部）
2. C 140 0 180 60 100 120 → 右半颗心（两个控制点：(140,0) 拉右上，(180,60) 拉右下，终点(100,120)是底部）
3. C 20 60 60 0 100 40 → 左半颗心（控制点：(20,60) 拉左下，(60,0) 拉左上，终点回到起点）
4. Z → 闭合路径（其实这里C的终点已经是起点，Z可省略，但加上更规范）
-->
</svg>
复制到 CodeSandbox 就能看到粉色爱心，改控制点的坐标（比如把 140 0 改成 150 10），爱心的形状会跟着变，大家可以多试几次感受规律。
（4）实用技巧：简化曲线指令（S 和 T）
如果连续画多条贝塞尔曲线，比如画波浪线，每次都写全 C 或 Q 会很麻烦。SVG 提供了 S（三次贝塞尔曲线简化版）和 T（二次贝塞尔曲线简化版），能自动继承上一个控制点的”对称点”，少写一半参数。
比如用 S 画连续的 S 形曲线：
<svg width="300" height="150" viewBox="0 0 300 150">
<!-- 第一条C曲线：M 20 75 C 50 25 100 125 150 75
第二条S曲线：S 200 25 280 75（自动继承上一个控制点(100,125)的对称点(200,25)） -->
<path
d="M 20 75 C 50 25 100 125 150 75 S 200 25 280 75"
fill="none"
stroke="oklch(0.9 0.3 164)"
stroke-width="3"
/>
</svg>
效果是一条平滑的 S 形曲线，S 指令只需要写”第二个控制点”和”终点”，比连续写 C 简洁多了。
3.6.3 <path> 的实战：动画与优化
<path> 不仅能画复杂图形，还能结合之前讲的”动画描边”，实现更酷的效果。另外，咱们也聊聊 path 代码的优化技巧——毕竟手写 path 容易乱，工具导出的 path 又可能冗余。
（1）实战：让 <path> 自绘制（爱心动画）
延续之前”SVG 自绘制”的思路，给爱心 path 加个”逐渐画出来”的动画，核心还是用 stroke-dasharray、stroke-dashoffset 和 getTotalLength()：
<!-- index.html -->
<svg width="200" height="200" viewBox="0 0 200 200">
<path
id="heart-path"
d="M 100 40 C 140 0 180 60 100 120 C 20 60 60 0 100 40 Z"
fill="none"
stroke="hotpink"
stroke-width="3"
/>
</svg>
<script>
// 1. 获取path元素
const heartPath = document.getElementById('heart-path');
// 2. 计算path的总长度（关键：getTotalLength() 对path同样有效）
const pathLength = heartPath.getTotalLength();
// 3. 初始设置：让虚线"藏起来"
heartPath.style.strokeDasharray = `${pathLength}, 10000`; // 实线=总长，空白=很大
heartPath.style.strokeDashoffset = pathLength; // 偏移=总长，实线偏移到看不见
// 4. 页面加载后触发动画：实线逐渐显示
window.addEventListener('load', () => {
heartPath.style.transition = 'stroke-dashoffset 2000ms ease-in-out';
heartPath.style.strokeDashoffset = 0; // 偏移归0，画出爱心
});
</script>
复制到 CodeSandbox 运行，会看到粉色的爱心”一笔画”出来，和之前多边形的自绘制逻辑完全一致——这就是 SVG 动画的通用性！
（2）优化技巧：让 <path> 代码更易读
不管是手写还是工具导出的 path，d 属性里的数字堆在一起都像”乱码”。其实我们可以给 d 加格式，就像之前优化 polygon 的 points 一样：
<!-- 优化前：一堆数字挤在一起，难读 -->
<path d="M100 40 C140 0 180 60 100 120 C20 60 60 0 100 40 Z" />
<!-- 优化后：按指令换行，加注释，一目了然 -->
<path d="
M 100 40 <!-- 起点：爱心顶部 -->
C 140 0 180 60 <!-- 右半心：控制点1(140,0)，控制点2(180,60) -->
100 120 <!-- 右半心终点：爱心底部 -->
C 20 60 60 0 <!-- 左半心：控制点1(20,60)，控制点2(60,0) -->
100 40 <!-- 左半心终点：回到起点 -->
Z <!-- 闭合路径 -->
" />
SVG 会忽略 d 里的空格和换行，所以放心加格式——队友和未来的你会感谢这份清晰！
（3）工具导出 path 的注意事项
如果用 Figma/Illustrator 画复杂图形（比如 logo），导出 SVG 时会自动生成 path，但可能有冗余代码（比如多余的节点、重复指令），建议做两步优化：
- 简化路径 ：Figma 里选图形 → 右键 → “简化路径”（Reduce Points），减少节点数量，让
d更短； - 清理代码 ：用在线工具（比如 SVGOMG：https://svgomg.net/，国内可访问）去除冗余属性（如
fill-opacity="1"这种默认值），让代码更干净。
3.6.4 <path> 的使用场景总结
现在你应该明白为什么 <path> 是 SVG 的”万能画笔”了吧？它的核心优势是”无所不能”，适合这些场景：
- 自定义图标（比如 App 里的特殊按钮、导航图标）；
- 复杂图形（比如 logo、插画、手写字体）；
- 动态生成的图形（比如数据可视化里的折线图、雷达图，用 JS 动态拼接
d指令）。
虽然 path 的指令看起来多，但常用的也就 M/L/Z/Q/C 这几个，多画几个小例子（比如箭头、星星、咖啡杯），很快就能上手～
SVG 代码格式化
不管是 <polygon> 的 points 还是 <path> 的 d，多余的空格和换行在 SVG 规范里都是”可选的”。以前这么写是为了优化文件大小，但现在服务器都用 gzip 压缩了，多几个符号对体积影响微乎其微。
所以强烈建议大家给 SVG 加格式！用户看不出差别，但同事（还有未来的你）会感谢你写的”可读 SVG”。
- 可缩放 SVG
之前咱们用的都是”绝对坐标”——SVG 必须是固定大小，否则就会出问题。比如这个例子：
<!-- 固定 300x220 的 SVG，圆形在中心 -->
<svg width="300" height="220">
<circle
cx="150"
cy="110"
r="60"
stroke="#FFD700"
stroke-width="10"
fill="none"
/>
</svg>
如果把 SVG 宽度改小，圆形不会缩小，反而会被截断——这跟普通图片不一样（jpg 会跟着容器缩放）。
笨办法：用 JS 动态计算
有一种解法是”根据容器宽度动态改所有属性”——比如默认宽度 300px，要是容器只有 150px，就把 cx、r 这些值都乘以 0.5。但这太麻烦了，哪怕一个简单图形都要写一堆计算逻辑。
好办法：用 viewBox 属性
这才是 SVG 缩放的精髓！给 SVG 加个 viewBox，就能定义”内部坐标系”——图形不再用 DOM 的像素值，而是用这个内部坐标系：
<!-- 容器宽度可改，但图形会自动缩放 -->
<svg
width="300" <!-- 外部容器宽度（可改） -->
viewBox="0 0 300 220" <!-- 内部坐标系：x0,y0 到 x300,y220 -->
>
<circle
cx="150" <!-- 内部坐标：中心在 (150,110) -->
cy="110"
r="60"
stroke="#FFD700"
stroke-width="10"
fill="none"
/>
</svg>
viewBox 怎么理解？
viewBox 接受 4 个值，可拆成两组来看：
- 前两个值（x, y）：控制”视野起点”——相当于在 SVG 的”无限画布”上移动视野，看不同区域。
- 后两个值（width, height）：控制”视野大小”——相当于”缩放级别”，不改变 SVG 外部尺寸，只改变内部图形的显示比例。
举个例子：
- 如果 SVG 外部尺寸是 300×300，
viewBox="0 0 300 300"：内部坐标和像素 1:1，图形正常显示。 - 如果
viewBox="0 0 150 150"：视野只看内部 150×150 的区域，相当于把图形放大 2 倍（因为外部还是 300×300）。
这就像浏览器的缩放功能（Ctrl +）：窗口大小没变，但内容放大了。
为什么要用 viewBox？
实际开发里，我们一般把 viewBox 设为固定值——这样不管 SVG 外部尺寸怎么变，显示的内容始终一致。比如同一个图标，在按钮上用 24×24，在导航栏用 48×48，只要 viewBox 相同，图形就不会变形。
而且矢量图的优势就是”无限缩放不失真”——位图（jpg/png）放大后会出像素块，但 SVG 是数学指令，放大 10 倍、100 倍都依然清晰！
- 表现属性
SVG 图形可以用 fill 填色，用 stroke 画边框，也可以两者都用。fill 很好理解，咱们重点说 stroke——它有点像 HTML 的 border，但功能强多了。
先看个示例，切换不同选项看看 stroke 能玩出什么花样：
<svg viewBox="0 0 200 200">
<circle
cx="100"
cy="100"
r="50"
fill="none"
stroke="hsl(45deg 100% 50%)" <!-- 描边色：金色 -->
stroke-width="6px" <!-- 描边宽 -->
stroke-dasharray="20, 14" <!-- 虚线：20px 实线 + 14px 空白 -->
stroke-linecap="butt" <!-- 端点样式：无（默认） -->
/>
</svg>
常用 stroke 属性说明
| 属性名 | 作用 | | —————— | ———————————————————— | | stroke | 描边颜色，默认透明（transparent） | | stroke-width | 描边宽度，单位像素 | | stroke-dasharray | 虚线样式：传多个值，分别代表”实线长度”和”空白长度”，循环重复。比如 10,20 是”10px 实线+20px 空白”，5,3,2 是”5px+3px空白+2px+3px空白” | | stroke-linecap | 描边端点样式：butt（无，默认）、round（圆形端点）、square（方形端点） |
这些属性既可以写在 SVG 标签里（ inline 属性），也可以用 CSS 控制——比如把 stroke-width="5" 改成 style="stroke-width: 5px;"。
- 动画描边
既然 stroke 相关属性能当 CSS 属性用，那肯定能加动画！
比如给描边加过渡效果，鼠标 hover 时变色、变宽：
circle {
stroke: hsl(45deg 100% 50%);
stroke-width: 6px;
/* 过渡动画：所有 stroke 属性都加动画 */
transition: stroke 1200ms, stroke-width 900ms, stroke-dasharray 1500ms;
}
circle:hover {
stroke: hsl(164deg 100% 40%); /* hover 时变绿色 */
stroke-width: 8px;
stroke-dasharray: 10, 5; /* hover 时虚线更密集 */
}
6.1 用 stroke-dashoffset 做动画
stroke-dashoffset 是个超有用的属性——它能让虚线”偏移滑动”。比如让虚线绕着图形跑：
<svg viewBox="0 0 200 200">
<rect
x="50"
y="50"
width="100"
height="100"
fill="none"
stroke="oklch(0.9 0.25 164)"
stroke-width="5"
stroke-dasharray="10, 10" <!-- 10px 实线 + 10px 空白 -->
stroke-dashoffset="0" <!-- 初始偏移 0 -->
style="animation: casinoLights 400ms linear infinite;"
/>
</svg>
<style>
/* 动画：让虚线偏移滑动 */
@keyframes casinoLights {
from { stroke-dashoffset: 0; }
to { stroke-dashoffset: 20; } /* 偏移量 = 实线+空白（10+10），无缝循环 */
}
</style>
关键技巧：无缝循环
要让动画不”跳帧”，stroke-dashoffset 的目标值要等于”实线长度 + 空白长度”（比如上面的 10+10=20）。
6.2 模拟”SVG 自绘制”效果
这是最经典的 SVG 动画之一——让图形像”被画出来”一样逐渐显示。原理很简单：
- 让
stroke-dasharray的”实线长度”等于图形的”路径总长”，”空白长度”设得很大（比如 10000）。 - 初始时让
stroke-dashoffset等于”路径总长”（虚线偏移到看不见）。 - 动画时把
stroke-dashoffset减到 0，实线逐渐显示出来。
示例代码（以多边形为例，path 动画见 3.6.3 节）：
<svg viewBox="0 0 280 320">
<!-- 这里用三角形举例，实际可替换成任意图形 -->
<polygon
id="triangle"
points="140,20 260,220 20,220"
fill="none"
stroke="oklch(0.9 0.3 164)"
stroke-width="3"
/>
</svg>
<script>
// 1. 获取图形元素
const triangle = document.getElementById('triangle');
// 2. 计算图形的路径总长（关键方法：getTotalLength()）
const pathLength = triangle.getTotalLength();
// 3. 设置虚线：实线长度 = 路径总长，空白长度 = 10000（足够大）
triangle.style.strokeDasharray = `${pathLength}, 10000`;
// 4. 初始偏移 = 路径总长（虚线看不见）
triangle.style.strokeDashoffset = pathLength;
// 5. 触发动画（比如页面加载后）
setTimeout(() => {
triangle.style.transition = 'stroke-dashoffset 3000ms';
triangle.style.strokeDashoffset = 0; // 偏移到 0，图形逐渐显示
}, 500);
</script>
简化方案：用 pathLength 属性
如果不想用 JS 计算路径总长，可以给 SVG 标签加 pathLength 属性，手动定义”路径总长”（比如设为 100）：
<svg viewBox="0 0 280 320">
<polygon
points="140,20 260,220 20,220"
fill="none"
stroke="oklch(0.9 0.3 164)"
stroke-width="3"
pathLength="100" <!-- 手动定义路径总长为 100 -->
style="
stroke-dasharray: 100, 10000;
stroke-dashoffset: 100;
transition: stroke-dashoffset 3000ms;
"
/>
</svg>
<script>
// 直接改偏移量即可，不用计算真实长度
setTimeout(() => {
document.querySelector('polygon').style.strokeDashoffset = 0;
}, 500);
</script>
这个方法更简单，尤其适合动态生成的图形——但本质是”让浏览器假装路径总长是 100″，实际长度没变，只是计算简化了。
- SVG 的强大之处
这篇文章帮大家把 SVG 的核心基础讲透了：从简单的 line、rect，到万能的 path 元素，再到可缩放、表现属性和动画描边，足够支撑你做很多实际需求。但 SVG 的玩法远不止这些——比如滤镜（Filter）、蒙版（Mask）、渐变（Gradient），还有结合 JS 做数据可视化（比如用 D3.js 生成动态图表），这些都是更进阶的方向。
我目前正在做一门关于”趣味动画”的综合课程，SVG 是课程的核心内容。我做前端快 20 年了，在动画上踩过很多坑，也总结了不少技巧，希望能在课程里把这些”秘籍”都分享给大家！
这门课计划几个月后开启”抢先体验”，想了解更新的话，可以在这里订阅（原文此处有订阅链接，国内可替换为公众号/课程平台链接）：
最后：动手试试！
SVG 最忌讳”只看不动手”——建议你现在就打开 CodeSandbox，试着用今天学的知识画一个小作品：比如用 path 画个咖啡杯，加个 viewBox 让它自适应，再给杯柄加个描边动画。哪怕图形很简单，亲手实现后你对 SVG 的理解会完全不一样～
</div>
