冰箱是全年不间断运行的常用家电，改善其工作环境既能提升制冷效果，也能减轻压缩机负担、延长使用寿命，同时还能小幅省电。
原理说明
冰箱通过冷凝器盘管排出热量：老式机型盘管外露在背部，直接向空气散热；新款机型盘管嵌入两侧箱体，箱体温度通常比环境温度高约 10℃。
厂家建议冰箱两侧预留 5–10cm 空隙用于通风，但实际空间常不足，且空隙易堆放杂物，导致箱体周围积热、制冷效率下降。
本方案用磁吸式散热风扇解决问题：风扇通过小磁铁吸附在冰箱两侧，压缩机启动时自动开启、停机时自动关闭；核心是用 电流互感器（CT）检测压缩机电流，实现风扇联动控制。
压缩机电流检测电路

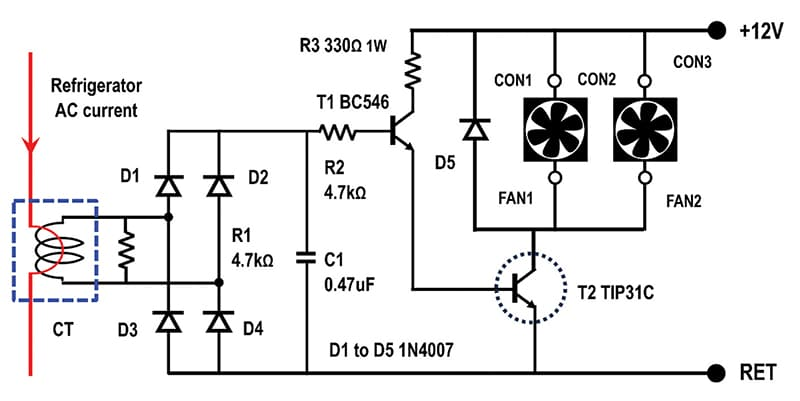

（图 1：压缩机电流检测与风扇驱动电路图）电路核心参数
电流互感器 CT：变比 5A:5mA
压缩机工作电流：约 500mA（有效值）
CT 一次侧匝数：2 匝 → 二次侧输出 1mA
负载电阻 R1（4.7kΩ）：CT 输出端并联，严禁断开，否则会产生高压烧毁线圈
工作流程
CT 检测压缩机电流，输出交流信号；
D1–D4（1N4007）组成全波整流，C1（0.47μF）滤波；
整流信号经 R2 驱动三极管 T1（BC546）；
T1 经 R3（330Ω/1W）驱动功率管 T2（TIP31C，需装散热片）；
T2 集电极接 2 个 12V 直流风扇，D5 为续流二极管，吸收风扇断电尖峰电压。

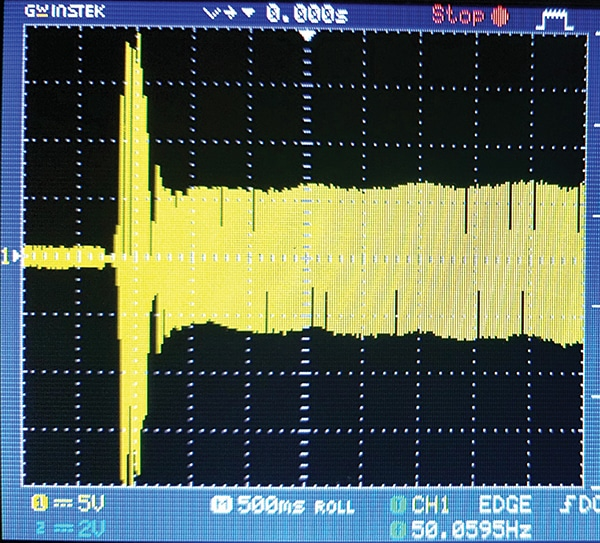

（图 2：压缩机启动电流波形

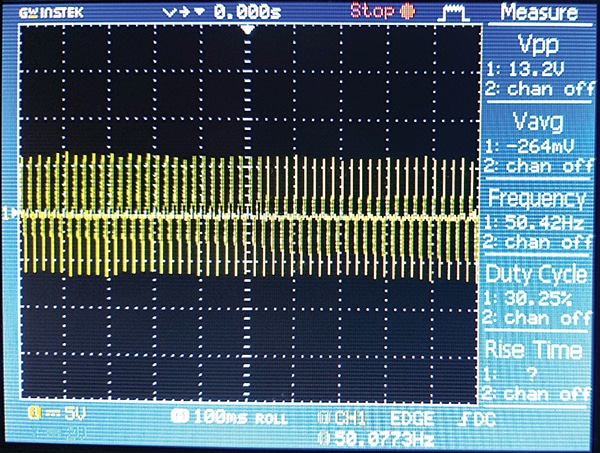

图 3：压缩机运行电流波形）元器件清单
半导体器件
T1：BC546 NPN 三极管
T2：TIP31C NPN 功率管（TO220 封装）
D1–D5：1N4007 整流二极管
电阻（1/4W，±5% 碳膜）
R1、R2：4.7kΩ
R3：330Ω/1W
电容
C1：0.47μF/100V 盒式电容
其他
风扇：12V/0.25A 无刷直流风扇（120×120mm）2 个
CT：5A:5mA 电流互感器 1 个
连接器：2 针极性插头（CON1、CON2）、2 针接线端子（CON3）
散热片：适配 TO220 封装
磁铁：环形磁铁（外径 12mm、内径 4mm、厚 4mm）4 个
风扇防护网：120mm 风扇用 2 个
电源适配器：12V/1A
直流插座：12V DC 接口
交流插座：3 针 5A 插座 2 个
塑料片：A4 硬质塑料 1 张
开关盒：用于安装插座与 PCB
电路组装

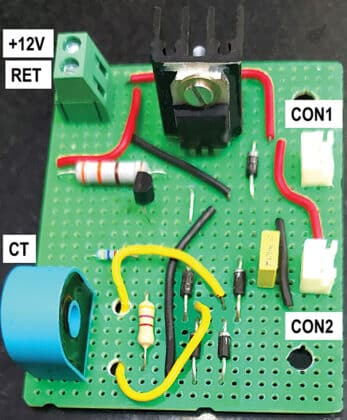

（图 4：控制器 PCB，含 CT 安装位）CON1、CON2 接风扇；CON3 接 12V 电源正负极；
12V/1A 适配器为电路供电；
PCB 通过固定孔安装在开关盒内。
风扇组件安装

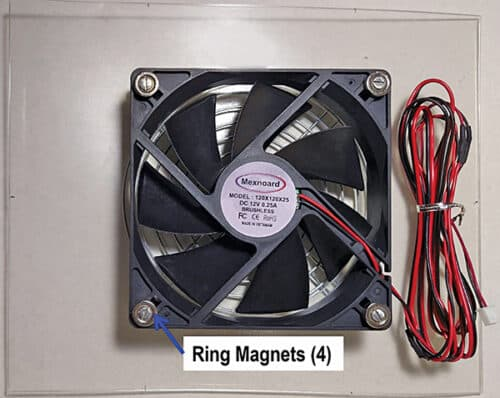

图 5：风扇正面，带 4 个环形磁铁；

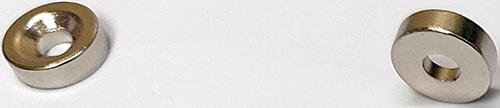

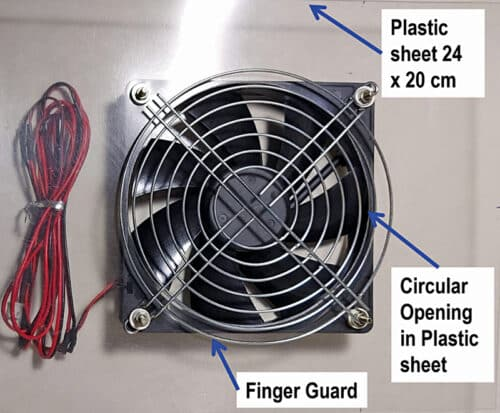

图 7：风扇背面120mm 低噪风扇四角用 M3×40mm 螺丝固定 4 个环形磁铁；
磁铁使风扇与冰箱表面保持 4mm 间隙，可加尼龙垫圈调间隙；
风扇背面固定 24×20cm 硬质塑料片，中间开圆形出风口；
装防护网，塑料片引导气流贴冰箱表面，扩大散热面积；
直接吸附在冰箱两侧，禁止拖拽，避免刮花漆面。
功耗与成本
单风扇：12V/125mA → 1.5W
双风扇总功耗：3W
压缩机占空比：50%
日耗电：24×0.5×3=36Wh
月耗电：1080Wh（约 1 度电）
月电费：约 5 卢比
接线与系统集成

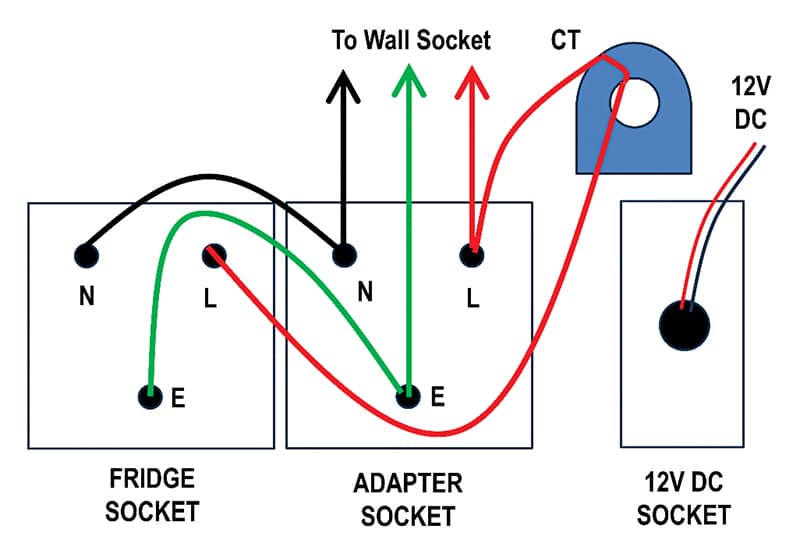

图 8：开关盒接线图

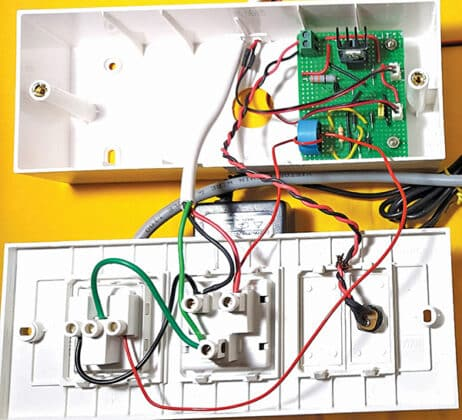

图 9：开关盒内部实物接线

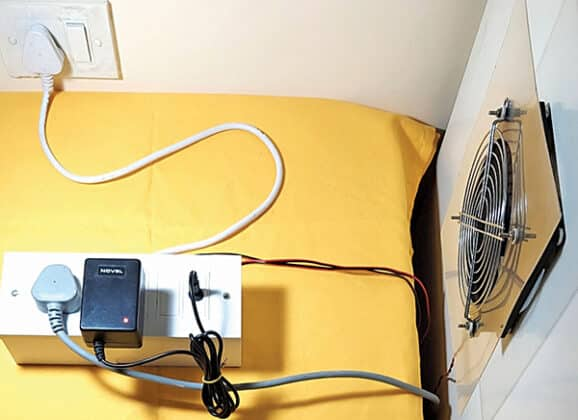

图 10：成品安装效果）冰箱电源插头线穿过 CT 一次侧（绕 2 匝），再接入冰箱专用插座；
适配器插座单独接市电，为风扇电路供电；
注意：盒内同时有 230V 交流电与 12V 直流电，接线务必小心；
用绝缘插座，PCB 与 230V 电路用塑料片隔离。
效果测试

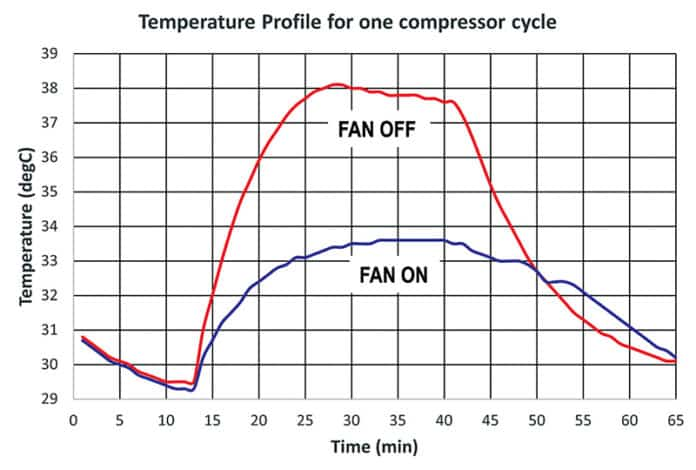

图 11：冰箱表面温度曲线；红色：风扇关闭，蓝色：风扇开启）实测显示：风扇开启时，箱体峰值温度降低约 5℃，带来四大好处：
制冷效率提升，减少食物变质；
压缩机负荷降低，延长寿命；
可将冰箱设定温度下调 1–2 档，保持制冷效果；
月电费节省 25–50 卢比，夏季或空间狭窄时效果更明显。
优化建议
换铝制外壳风扇，利用外壳吸热，强化散热；
压缩机停机后，风扇延时 5–10 分钟关闭，散发箱体余热；
大容量冰箱建议用 4 个风扇；
厂家可作为选配件出厂，直接在冰箱背部预留风扇接口，无需 CT。
