<span id="OSC_h2_1"></span> 一,前言
volatile 作为 Java 的基础关键字，一直是个熟悉又神秘的存在。我们在日常做并发编程的过程中经常用到，我们知道在什么场景下需要用到，但却始终不清楚底层究竟做了什么。互联网上搜出来的大多数博客都在解释 volatile 关键字是为了解决指令重排序、内存可见性问题，或是什么内存屏障、缓存一致性协议一类“形而上的词汇”。而究竟什么是指令重排序，为什么要重新排序，什么是可见性问题，底层原理是什么，volatile 又是如何解决的却鲜有提及。引得 Java 开发者们如雾里看花，线上线下充满了疑惑的空气。
本文将浅浅探究一下这一切的底层原理，一起来学习“没有用”的知识，各位看官看懂了可以出去和面试官对线。
二,指令重排序
在了解指令重排序问题之前，我们先来看一个由指令重排序造成并发问题的例子：
static int x = 0, y = 0;
happens-before 八条原则
-
程序次序规则：在一个线程内，按照控制流顺序，书写在前面的操作先行发生于书写在后面的操作。
-
管程锁定规则：一个 unlock 操作先行发生于后面对同一个锁的 lock 操作。
-
volatile 变量规则：对一个 volatile 变量的写操作先行发生于后面对这个变量的读操作。
-
线程启动规则：Thread 对象 start()方法先行发生于此线程的每一个动作。
-
线程终止规则：线程 A 等待线程 B 完成，在线程 A 中调用线程 B 的 join()方法实现），当线程 B 完成后（线程 A 调用线程 B 的 join()方法返回），则线程 A 能够访问到线程 B 对共享变量的操作。
-
线程中断规则：对线程 interrupt() 方法的调用先行，发生于被中断线程的代码，检测到中断事件的发生，可以通过 Thread.interrupted()方法检测到是否有中断发生。
-
对象终结规则：一个对象的初始化完成（构造函数结束）先行发生于它的 finalize()方法的开始。
-
传递性：如果操作 A 先行发生于操作 B，操作 B 先行发生于操作 C，那就可以得出操作 A 先行发生于操作 C 的结论。
hanpens-beofre 是 JVM 对开发者的保证，即不管 JVM 如何优化（JIT 编译），都会保证上述原则一定成立。而对于开发者来说，只要了解上述原则，无需硬件交互的复杂性，也能够写出可预测的代码，从而保证线程安全。
从 hanpens-beofre 中 程序次序规则 和 线程终止规则 可得，上述代码最终运行结果的可能性会有以下几种：
可以明显看出，理论上不会存在 x =0 && y = 0 的运行结果，然而实际上程序在执行了一段时间后，最终的确产生了 x = 0 && y = 0 的结果！
这就引出了 volatile 解决的第一个问题：避免指令重排序。指令重排序在编译器和 CPU 层面（乱序执行）都会发生。
CPU 的乱序执行
我们知道，CPU 运算的本质就是不断获取下一条指令然后执行，编译器给它什么指令它就执行什么，何来的乱序执行呢？
这还要从计算机的诞生之初讲起。
内存拖后腿

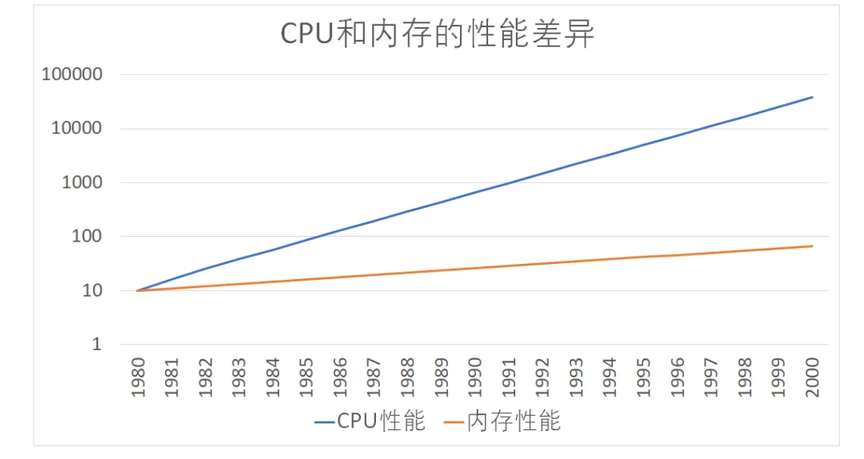

计算机诞生之初，CPU 和内存之间的速度差异并不明显，一切相安无事。随着科学的进步，CPU 的运算速度越来快，根据摩尔定律计算，相当于 CPU 的性能每年增长 60%，相比之下，内存性能的增长却相对缓慢，每年约为 7%。到今天，CPU 运算和内存访问的速度产生了巨大鸿沟，已经达到了 120 倍之多。这时如果 CPU 还以传统计算机架构，数据从内存中读取的话，将会严重拖慢 CPU 的运行速度。
※ 局部性原理
在程序运行过程中，芯片工程师总结了两条存在局部性原理：时间局部性、空间局部性。
-
时间局部性： 由于在代码中循环操作的普遍存在，因此当某部分数据被访问时，不久后该数据很可能会再次被访问，基于此原理诞生了 CPU 的高速缓存。
-
空间局部性： 由于代码是顺序执行的，因此当某一份数据被访问时，后续的数据也将很快被访问，基于此原理诞生了缓存行。
※ CPU 内的高速缓存
为了弥补 CPU 运行速度与内存访问速度之间的巨大差异，提升 CPU 执行效率，CPU 在内部封装了高速缓存。
高速缓存是一种静态随机访问存储器（SRAM），相对于使用电容存储的内存（DRAM）来说，速度快得多，访问速度在纳秒级别，终于能勉强不再拖 CPU 后腿了。

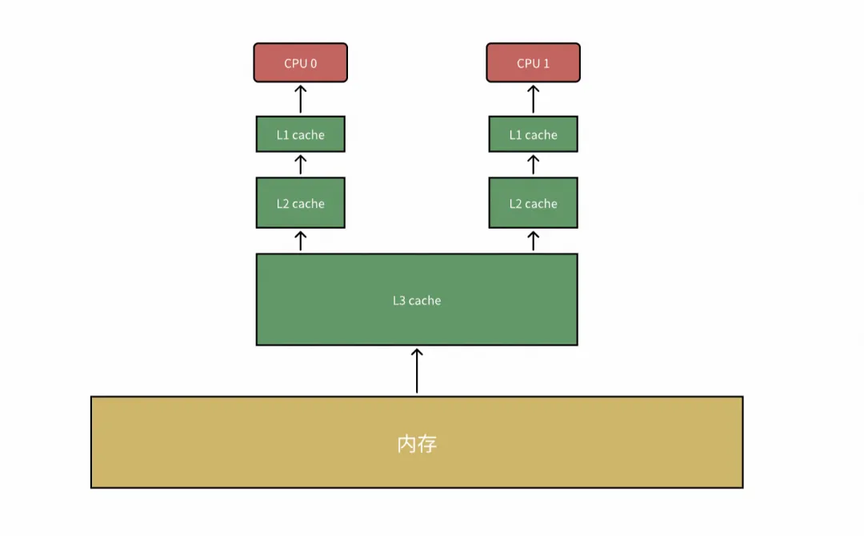

CPU 缓存共分为三级：
-
按访问速度从大到小排序为：L1 > L2 > L3
-
按容量从大到小排序为：L3 > L2 > L1
-
其中 L3 缓存 CPU 共享，L1、L2 缓存为各 CPU 独占。CPU 在访问内存数据时，会优先从高速缓存中访问，访问顺序依次为 L1、L2、L3，若高速缓存中都不存在，则再访问内存。
缓存的引入，降低了 CPU 直接访问内存的频率，大大提升了 CPU 的执行效率。
※ 缓存行
根据空间局部性原理，当 CPU 访问了一块数据时，相邻的数据很可能也即将被访问。那么是否可以通过预加载相邻的数据到高速缓存中，提升高速缓存的命中率呢？
当然可以，我们把预加载的这部分内存数据叫做缓存行。

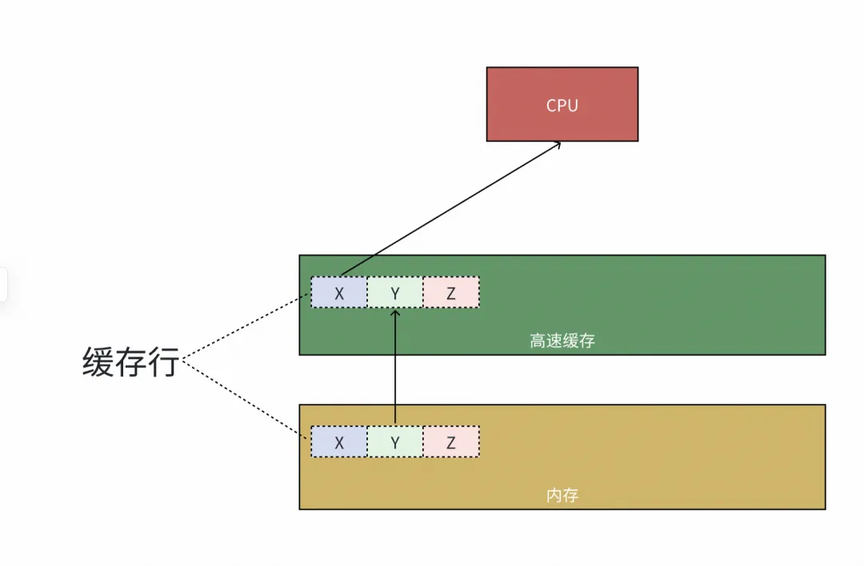

由图所示，内存被划分为若干缓存行的块，缓存行的大小是固定的，通常为 64 字节，高速缓存数据块最小粒度就是缓存行（换句话说，高速缓存内的数据就是由一个个缓存行构成的）。当 CPU 需要访问位于内存的数据 X 时，会将整个缓存行同时加载到高速缓存中，以提升程序后续执行时的缓存命中率。
CPU 内的“分布式”问题
高速缓存是把双刃剑，在大幅提升 CPU 运行效率的同时，也引来了一个 “分布式” 问题。

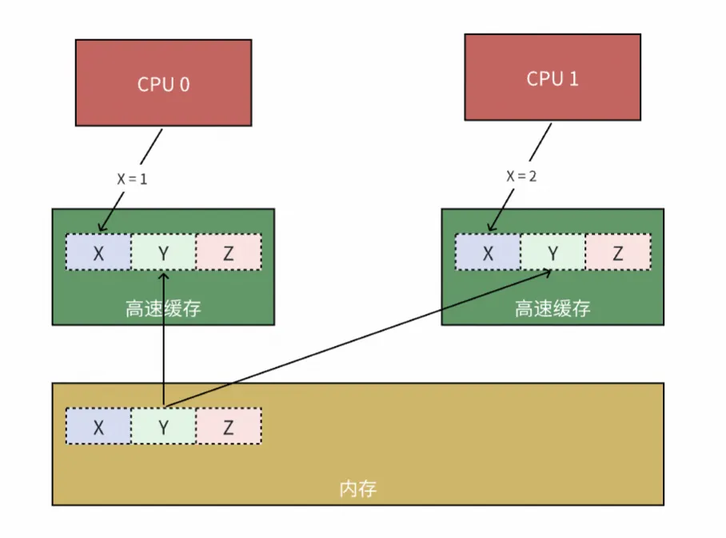

记得我们前面说过，CPU 的 L1、L2 缓存是各核心独占的，在两个 CPU 的 L2 缓存同时加载了同一个缓存行的情况下，当 CPU 0 数据 X 做了写操作（X = 1），其他 CPU 对这一修改是不可见的，这时 CPU 1 如果依然访问自己高速缓存中的数据，势必会产生数据不一致。
为了解决这个问题，缓存一致性协议便诞生了。
※ MESI 协议
缓存一致性协议有多种，最出名的就是 MESI 协议。
MESI 是 Modified Exclusive Shared Invalid 四个单词的缩写，分别表示缓存行的四种状态：
-
Modified：表示缓存行中数据已经被 CPU 修改了。
-
Exclusive：缓存行处于独占但尚未修改的状态，该状态表示其他 CPU 不可以预读取这个缓存行到自己的高速缓存中。
-
Shared：表示缓存行数据已经被多个 CPU 预加载到缓存中，且各 CPU 均未对该缓存行做修改。
-
Invalid：表示有其他 CPU 修改了该缓存行，缓存行数据已经失效。
-
CPU 0 需要修改缓存行中 X 的数据时，将当前缓存行标记为 Modified ，并向总线发送一条消息，表明缓存行 CPU 0 已经修改。
-
CPU 1 接收到该缓存行已失效的消息后，会将本地缓存行标记为 Invalid ，并 ACK 给 CPU 0。
-
CPU 0 收到其他 CPU 已经将本地缓存行标记失效消息后，修改 X 的值。
-
此时 CPU 0 高速缓存中缓存了 X 的最新值，其他 CPU 如果需要访问 X ，将会通过总线从 CPU 0 中获取。
MESI 协议非常复杂，比如各 CPU 之间是如何通信的、多个 CPU 同时发送失效事件怎么办等等。
篇幅所限仅做本文用的着的部分介绍。有兴趣了解具体实现可以点击 https://www.scss.tcd.ie/Jeremy.Jones/VivioJS/caches/MESI.htm 查看动画演示。
缓存一致性协议有效解决了各 CPU 间数据一致性问题。那么，代价是什么呢？
禁止 CPU 摸鱼
上图可以看出 CPU 0 在执行修改 X 的值之前，需要与其他 CPU 进行通讯，收到其他 CPU 将本地消息修改完成后，才可修改本地缓存行的数据。在这期间 CPU 0 一直无事可做。而不管是前面提到过的编译器指令重排序还是超线程、指令流水线等技术，目的都是在提升 CPU 的运行效率，减少 CPU 空跑时间。如果由于缓存一致性协议造成 CPU 空闲的话，这对于我们来说显然是不可接受的！

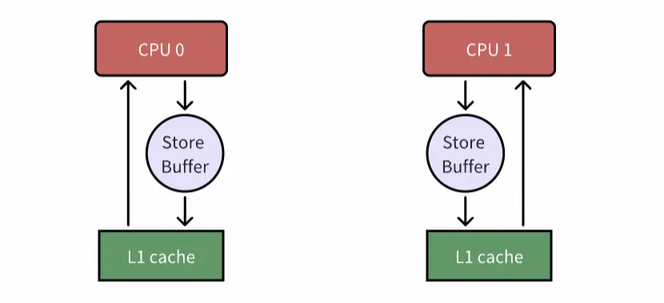

为了让 CPU 满负荷运转，芯片工程师在 CPU 与 L1 缓存之间又加了一层——store buffer。
引入了 store buffer 后，CPU 写缓存行不再需要等待其他 CPU 回复消息，而是直接读写 store buffer，等到特定时刻，再将 store buffer 中的数据 flush 到高速缓存中
-

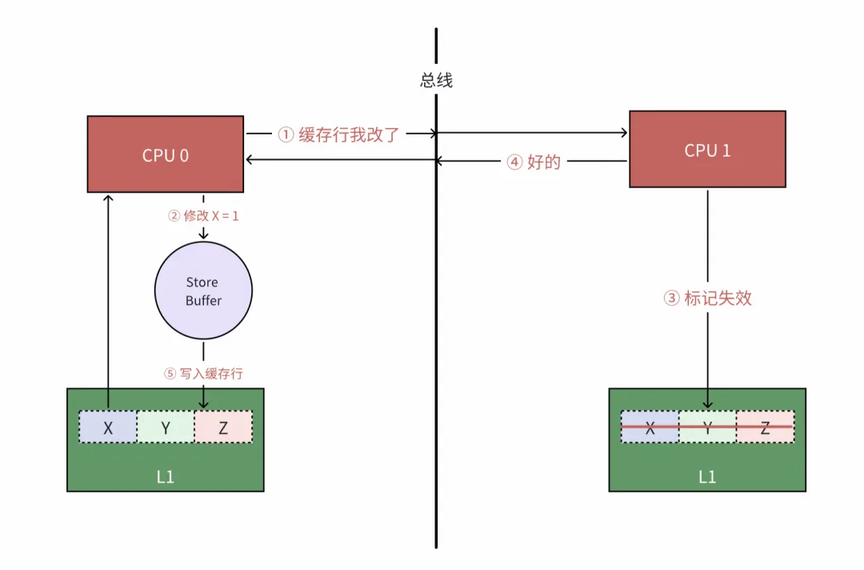

CPU 0 需要修改缓存行中 X 的数据时，将当前缓存行标记为 Modified ，并向总线发送一条消息。
-
CPU 0 不再等待 CPU 1 回复，而是直接将修改后的数据写入 store buffer 中。
-
CPU 0 收到 CPU 1 标记缓存已经失效的回复消息后，将 store buffer 中的值 flush 到高速缓存中。
问题会这么完美的解决吗？
1,乱序执行
现在我们将 store buffer 纳入考量，再来回头看本节开始的这段代码：
最终由于 store buffer 中数据的 flush 时间晚于 CPU 直接写高速缓存中数据的时间，客观上产生了 CPU 执行的指令顺序与实际代码中不一致的现象（X = B 早于 A = 1 执行，Y = A 早于 B = 1 执行），即乱序执行。最终得到了（A = 1，B = 1，X = 0，Y = 0）的结果。
既然发现了问题，那么要如何解决呢？这就要提到另一项技术：内存屏障。
随着 store buffer 技术的引入引起的问题还有很多，于是牵扯出一系列其他技术，如 Store Forwarding、Invalidate Queues 等技术。由于与本文涉及到的内容无关，这里就不做赘述了，各位有兴趣可以自行了解相关内容。
2,内存屏障
内存屏障听起来比较高大上，实际总结起来非常简单，就一句话：
去告诉 CPU，我在此处定义了一个内存屏障，自这里开始，后续所有针对高速缓存的写入，都必须先把 store buffer 中的数据全部 flush 回高速缓存中！
在 Java 中 volatile 关键字避免 CPU 乱序执行的原理其实就是在访问 volatile 变量时添加了内存屏障。限制后续数据的写入操作一定把当前 store buffer 中的数据 flush 到高速缓存中，再通过缓存一致性协议保证数据一致性。

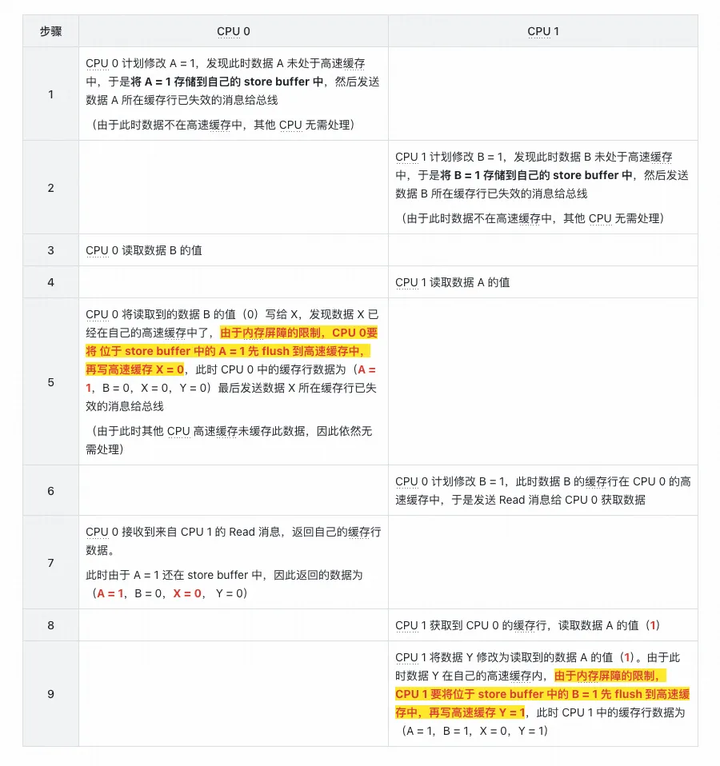

回到本节一开始的代码，你一定想到了要如何让这段程序永远执行下去的办法了？
static int x = 0, y = 0;

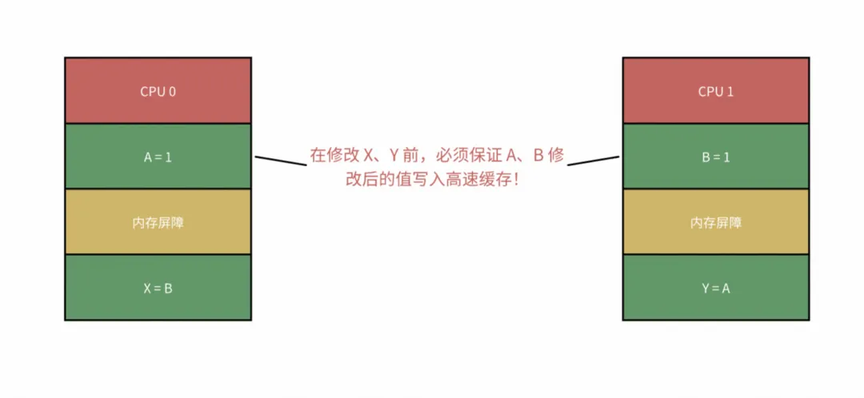

没错，我们只需要限制针对数据 X、Y 的写操作之前，位于 store buffer 中的数据 A、B 全部 flush 到高速缓存即可。所以最终的解决方案就是给变量 A、B 添加 volatile 关键字即可！
想想为什么在变量 X、Y 上加 volatile 不可以？说加 4 个 volatile 的那位同学，课后把内存屏障这一章节抄写 3 遍！
前面说过，指令重排序问题在 CPU 和编译器层面都存在，CPU 层面说完了，那编译器层面呢？
3,编译器重排序
由于 JIT 编译后的指令不好扒，我们以 C 语言为例，先来看看下面的 C 语言例子：
int func(int a, int b, int c, int d) {

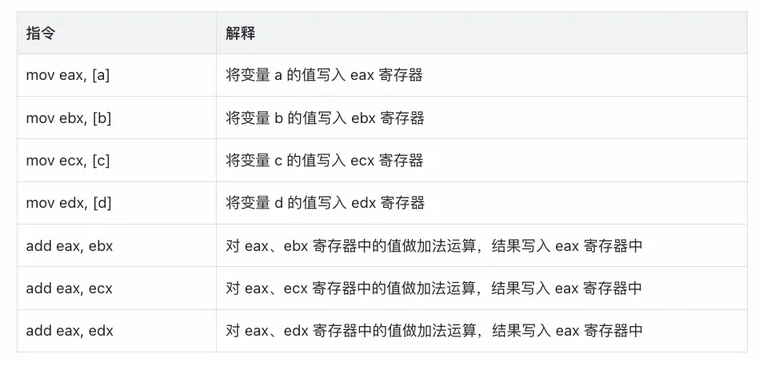

如果编译器不做优化，如果完全顺从我们代码语义，以上函数生成的汇编伪代码如下：

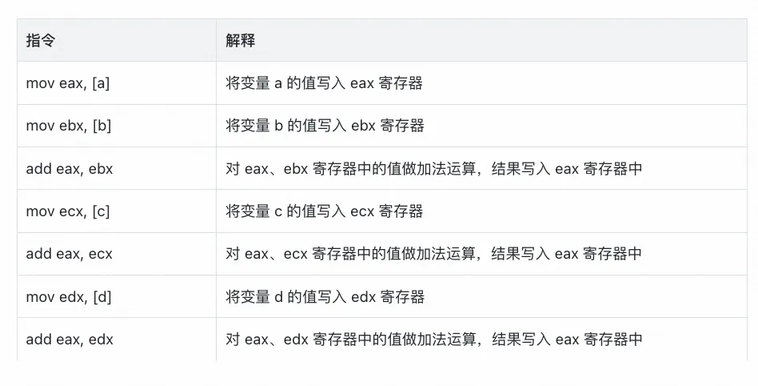

而现代 CPU 会有多个执行单元，例如读写单元、运算单元，这些执行单元之间可以独立工作。在执行上面的指令时，只能顺序执行，不能并行执行。要想发挥两个执行单元的效率，只需调整一下顺序即可：
可以看出，虽然指令的数量一样，但在对指令做简单的重新排序后，优化一下指令的提交顺序，就可以更快的完成任务。
在 JVM 中，JIT 编译同样也会遵循这一原则，在不改变源码语义的情况下，改变 CPU 指令的执行顺序，就可以更快的完成运算任务，提升执行效率。这在单线程情况下运行良好，但多线程运行时，就可能会存在一些意料之外的问题。
三,可见性问题
再来看另一个示例：
private static boolean running = true;
上面的程序，并不会按照我们预期的那样正常输出程序结束后退出，而是会永远的执行下去（不要尝试用前文中的 store buffer 来强行解释这个问题，store buffer 本质上也是个 buffer，在某一时刻数据依然会 flush 到高速缓存中，从而让其他线程感知到最新的值）。
这就引出 volatile 关键字解决的另一个问题：内存可见性问题。
分层编译
我们知道，Java 是跨平台的。一个 Java 源码文件的执行需要两个过程：
-
AOT 编译：源代码文件编译为 class 文件。
-
JIT 编译：JVM 加载 class 文件，将 class 文件中字节码转换为计算器可执行的机器指令。
字节码的执行也有两种方式：
-
解释执行：优点是启动速度快，缺点是需要逐条将字节码解释为机器指令，开销大，性能低。
-
编译执行（JIT 编译）：优点是执行效率高，与本地编译性能基本没差别，缺点是编译本身需要消耗 CPU 资源，以及编译后的指令数据需要存储，需要消耗内存空间。
而 JIT 编译器又分为两种，Client Compiler、Server Compiler。之所以叫 client，server 是因为在一开始设计这俩编译器的时候，前者是设计给客户端程序用的，就比如像 idea 这种运行在个人电脑上的 Java 程序，不会长时间使用，反而更注重应用的启动速度以及快速达到相对较优性能。而后者则是设计给服务端程序用的。
HotSpot 虚拟机带有一个 Client Compiler —— C1 编译器。这种编译器启动速度快，但是性能相对 Server Compiler 来说会差一些。Server Compiler 则更为激进，优化后的性能要比 Client Compiler 高 30%以上。HotSpot 虚拟机则带有两个 Server Compiler，默认的 C2 以及 Graal。
在 Java 7 之前，需要开发者根据服务的性质手动选择编译器。自 Java 7 开始，则引入了分层编译（Tiered Compilation）。
0：由解释器解释执行
1：C1 NO profiling：执行不带 profiling 的 C1 代码。
2：C1 LIMITED profiling：执行仅带方法调用次数以及循环回边执行次数 profiling 的 C1 代码。
3：C1 FULL profiling：执行带所有 profiling 的 C1 代码。
4：C2：执行 C2 代码。
谁动了我的代码
运行时编译有那么多层级，到底是哪层影响了代码的？
想要探究个问题很简单，只需要在 JVM 启动参数里增加 -XX:TieredStopAtLevel=XX 参数即可。TieredStopAtLevel 是控制 JVM 最大分层编译级别的参数，当我们配置的值 < 4 时，前文的代码均可以正常终止，那么结论很明显了：C2 编译器全责！
C2 你在干什么？！
为了探究 C2 编译对我们代码做了什么，我们决定使用一款工具：JITWatch。JITWatch 专门用来探究 JIT 编译后的代码对应汇编指令。
关于 JITWatch 使用的流程这里就不做赘述了，网上有大量说明。本节的案例也很好复现，大家可以动手试一试。
我们将前文的源码文件编译后，提交以下命令执行：
# Ubuntu 22.04 下

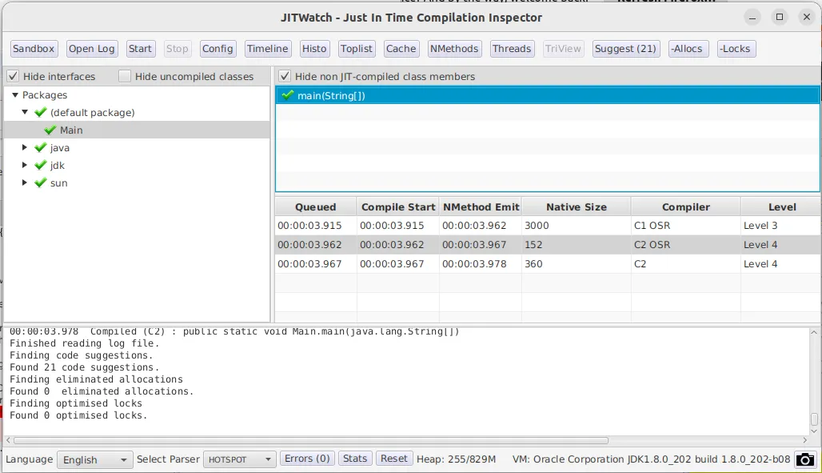

接着启动 JITWatch，加载 jit.log 文件：

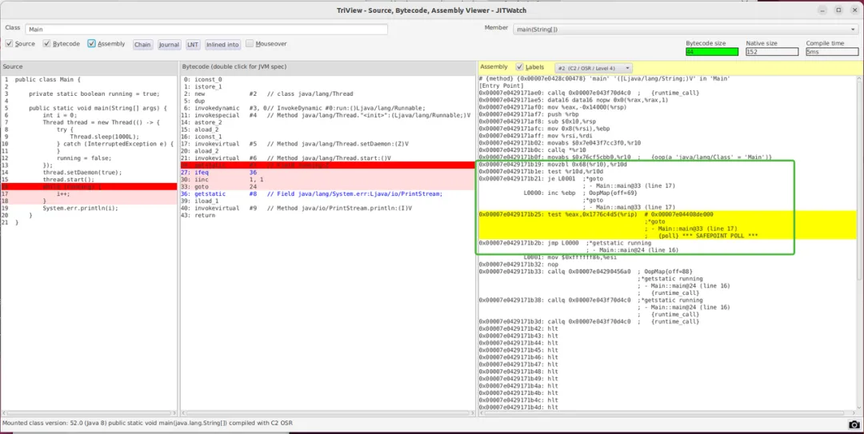

双击右侧 main 方法，查看 C2 编译后的结果：
记得选 OSR（栈上替换） 那个 C2，因为代码属于死循环，代码块不会退出，无法完整替换 C2 编译后的机器指令，只能通过栈上替换技术来进行。

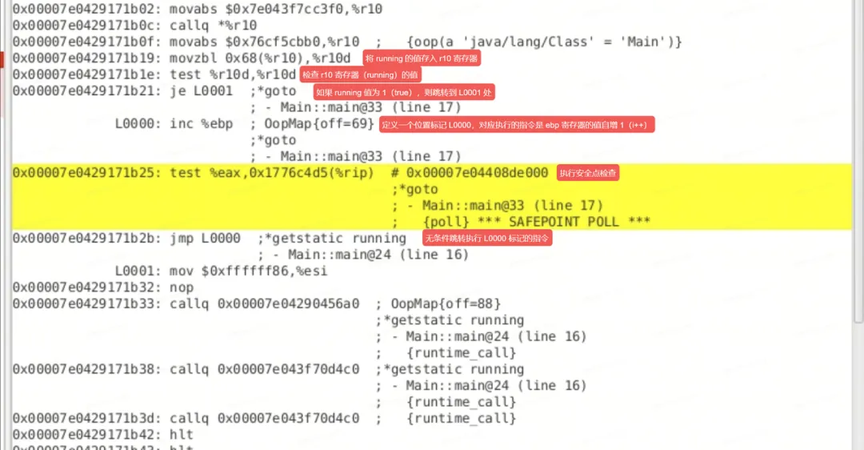

绿色框中为我们的核心代码，我在此处将它放大并增加了注释，如下：
什么？无条件跳转？！
可以看出，由于 C2 编译器的激进优化，编译后的机器码不再判断 running 变量，从而产生了内存可见性问题。而即使 C2 编译后的机器指令依然会执行安全点检查。想想是不是可以利用安全点检查机制，用一些操作来让进程停止？比如提交执行一次 GC、打个断点之类的。
四,总结
说了那么多，能不能说点有用的？
有的有的，我们在多线程开发中，只要变量被多个线程共享，且是可变的，加上 volatile 准没错：）
