IPMB（Intelligent Platform Management Bus，智能平台管理总线）是一种基于I²C总线的通信协议，主要用于服务器、电信设备等关键任务系统的硬件管理和监控。其核心目标是通过分布式架构和冗余设计，提升系统的可靠性和可维护性。

IPMB协议设计目标

IPMB协议旨在满足以下需求，以构建高效、可靠且可扩展的平台管理系统：

• 分布式管理：智能设备（如MC（Management Controller））独立运行且可扩展多个节点，无中心服务器，智能设备管理非智能设备（如基础传感器）；
• 异步事件通知：协议支持异步事件通知机制，允许智能设备抢占总线实时上报紧急事件消息给主控制器（如BMC）。当BMC检测到异常时，系统可立即触发告警，结合危机事件日志机制记录故障细节，帮助管理员快速定位问题根源，实现预防性维护；
• 可扩展性：硬件上多主操作、新增节点无需影响现有总线设备；协议上NetFn/Cmd/LUN预留OEM定制扩展；
• 兼容性：支持非智能I²C设备（如温度传感器）与智能设备共存；
• “带外”访问（Out-of-Band）：IPMB基于‌独立的I²C/SMBus物理总线‌构建，与管理控制器（如BMC）直连，完全独立于CPU、内存及操作系统的主业务通道。即使主系统崩溃或断电，IPMB仍可维持管理功能，显著降低运维成本并提升响应速度；

IPMB协议通过满足上述需求，为数据中心、工业控制、通信设备等领域提供了高效、可靠的硬件管理解决方案。

IPMB协议消息格式

IPMB的消息结构基于I²C总线协议，结合IPMI（智能平台管理接口）增加了管理相关的协议层字段，以实现设备间的命令交互和状态管理。

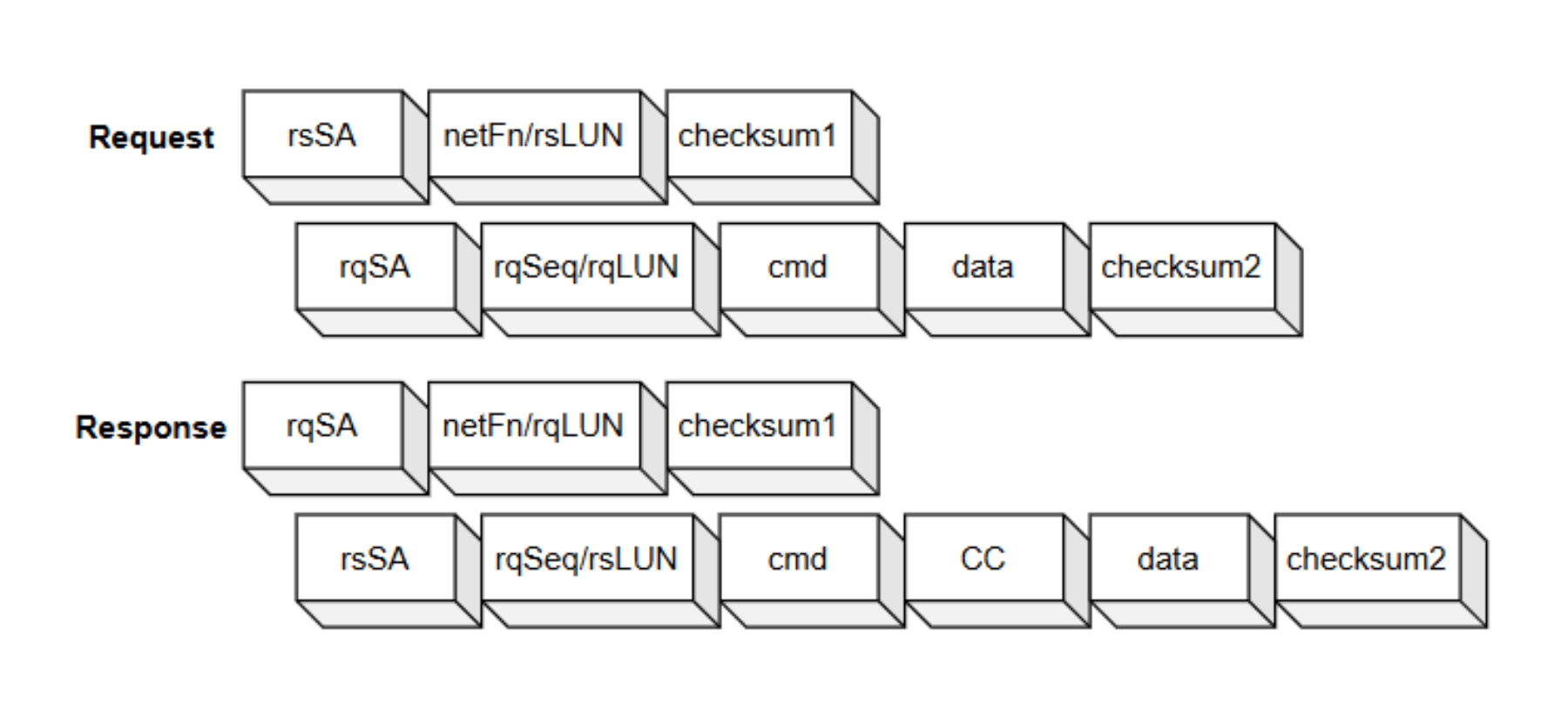

IPMB协议消息格式包含多个关键字段，以下是对各字段具体含义说明：

• rsSA： 响应者地址，7位I²C从机地址，通讯发送仅Master写，故读写位为0；
• netFn： 网络功能号是一个六位字段，用于标识要访问的功能，是IPMB协议中用于区分不同操作类型的重要标识；

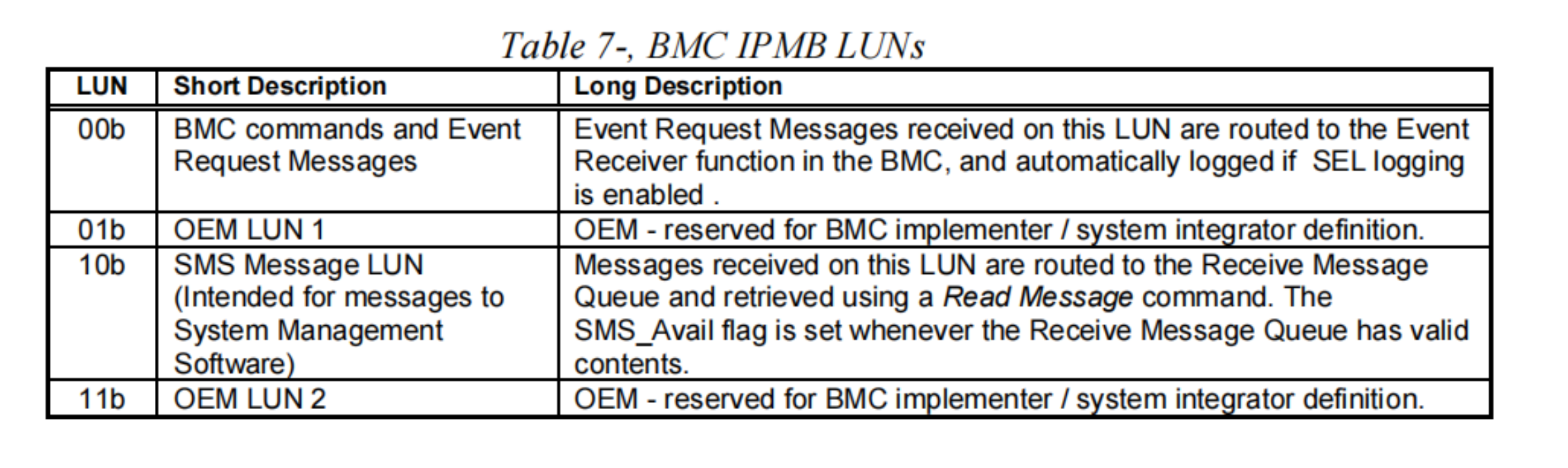

• rsLUN/rqLUN： 逻辑单元，用于标识BMC内部的不同子地址，以便能够向这些子地址发送消息，以下表格对不同LUN进行说明，帮助大家理解其功能和用途；

注：上图引用

• checksum1：校验和1，从rsSA（I²C地址）到NetFn的逐字节异或（XOR）校验和；
• rqSA：请求者地址，发起请求设备的逻辑地址（如BMC的地址）；
• Seq：序列号用于标识消息的顺序性和唯一性，确保请求者能够正确的匹配请求的具体实例，避免消息混淆或丢失；
• Cmd：命令码，用于指示具体的操作（如：Get Device ID Command）；
• Data：数据，根据消息类型和命令码的不同，包含具体的操作参数或返回的数据内容；

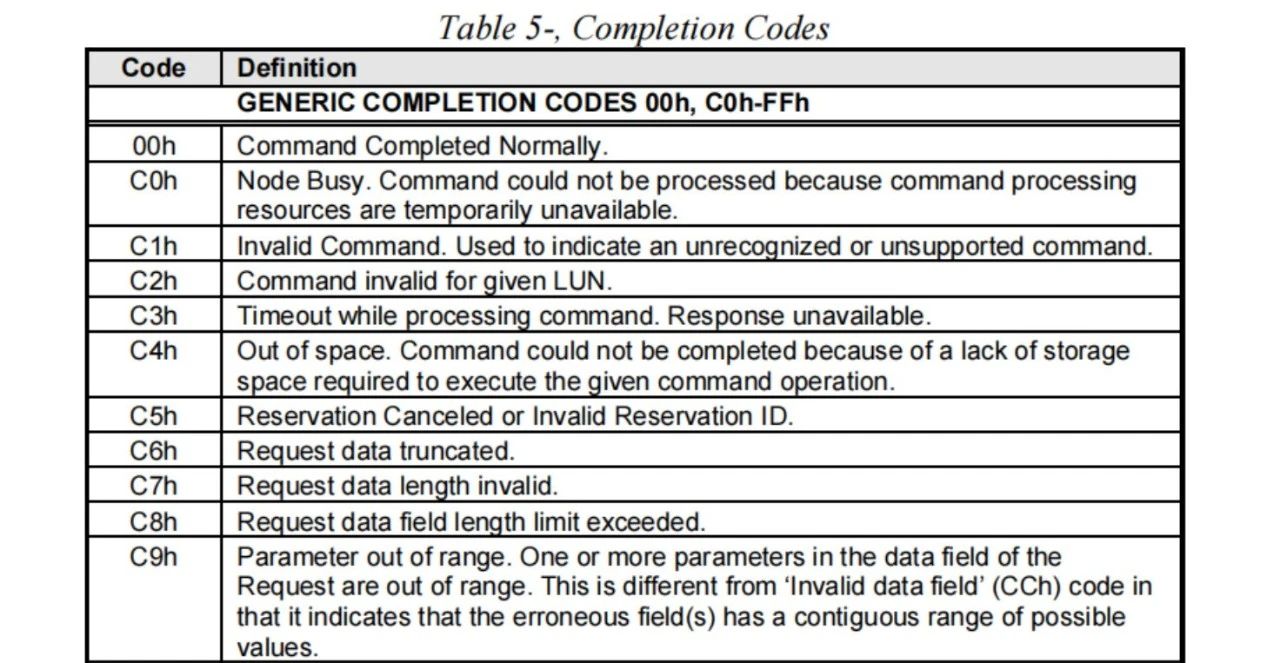

• CC：完成码（completion code），位于响应字段，用于指示命令执行的状态，例如成功或错误类型，帮助请求者确认操作结果，以下表格描述了不同完成码的定义，以帮助理解命令执行过程中可能出现的各种状态和错误情况，完整内容请直接参考《Intelligent Platform Management Interface Specification Second Generation v2.0》；

注：上图引用

• checksum2：校验和2，从rqSA到Data最后一个字节的逐字节异或（XOR）校验和；

IPMB通讯流程

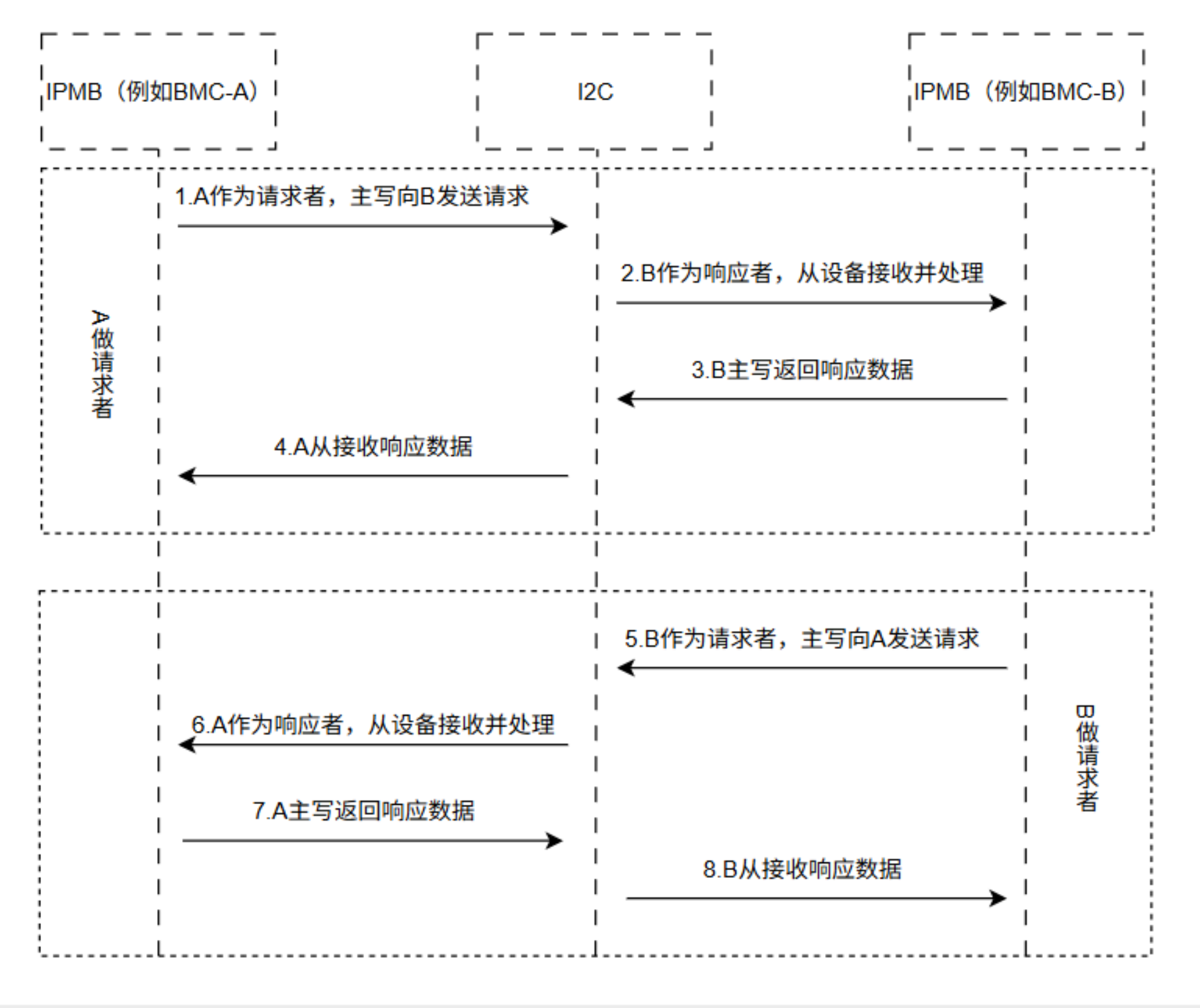

在IPMB通讯流程中，首先由请求者（此时作为Master，执行写操作）向响应者（此时作为Slave）发送请求数据。响应者接收到请求后，对其进行处理，随后角色发生互换，响应者转变为Master（执行写操作），向原先的请求者（此时作为Slave）回复响应数据，至此完成一次完整的IPMB通讯流程。

IPMB支持多主（Multi-Master）通信，在这种模式下会出现总线仲裁情况，当多个主设备同时发送起始条件（START）时，在地址或数据位的传输过程中，发送高电平（SDA = 1）的主设备需要退出竞争，而发送低电平（SDA = 0）的主设备则继续进行通信。也就是说，双方会逐比特地比较地址和数据，首先发送“0”的一方将赢得总线的使用权，而输掉竞争的一方则切换为从设备，监听胜方发送的消息。

此外，IPMB通讯流程中设置了超时和重传机制，协议中未明确规定超时时间，OpenBMC默认超时时间为250ms。如果主设备在时效内未收到响应，会重新发送请求。在重传之前，建议主设备等待一段随机时间（例如10~100ms），这样可以有效减少重复冲突的概率。

• 简单示例：

以通过IPMB获取设备ID（Get Device ID）操作为例，整个通讯过程由请求者发起请求，随后响应者回复相应的响应数据。示例数据如下：

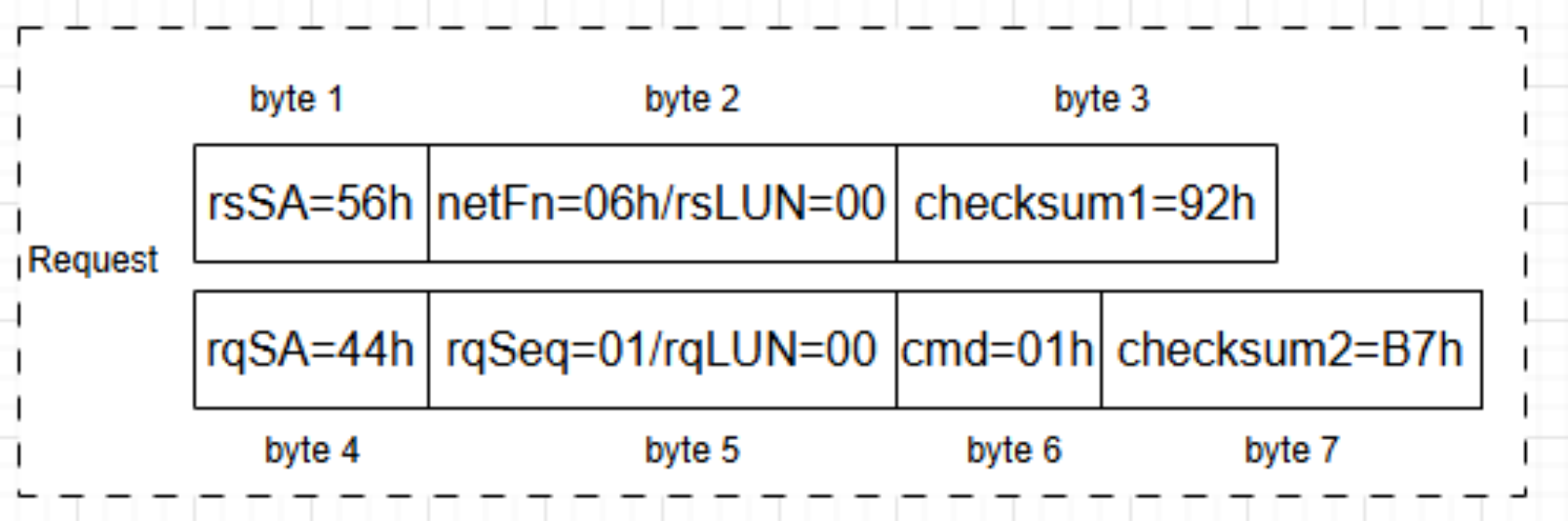

请求：

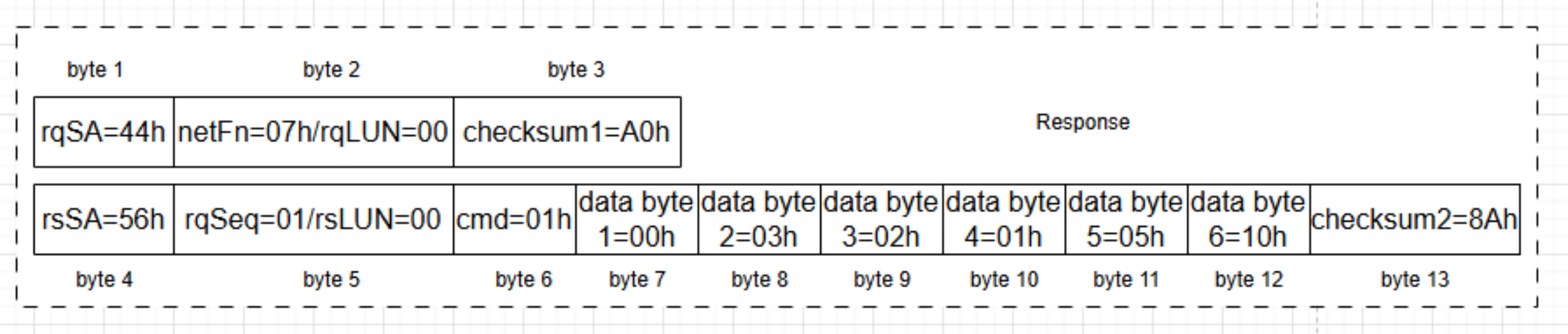

响应：

通过本期内容，我们详细了解到IPMB协议凭借其完善的消息结构、通信流程、寻址机制和完成码反馈等功能，有效满足了平台管理中设备间的高效通信与管理需求，在数据中心、工业控制等领域发挥着不可或缺的作用。
